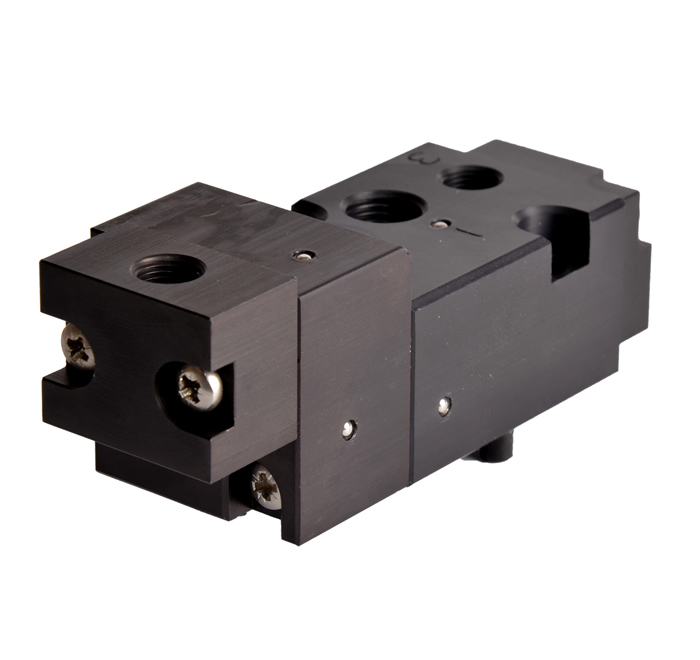

J15 型 P 系列先导阀 NAMUR电磁阀
数据表
- 先导阀设计用于直接安装到符合“NAMUR”标准固定尺寸的 1/4 转气动阀门执行器上。
- 阀体材料有铝（标准）、不锈钢和黄铜可供选择.
- 提供密封套件 - VSKC15P
特点
- 顶面空气连接
- 1/4英寸BSP主空气连接和1/8英寸BSP排气口，可用于 NPT 端口
- 3/2 位置集成排气至弹簧 (ETS) 功能
- 单先导弹簧复位功能或双先导保持不动功能
- 内置分别用于弹簧复位和双作用执行器的 3/2 至 5/2 功能转换设施
转换设施- 阀门配有转换板，可以快速轻松地将阀门从 3/2 功能转换为 5/2 功能。
- 在 3/2 功能中从执行器排出的一部分清洁空气被反馈到弹簧室。
材料规格
| 标准 | |
| 主体和端盖 | 黑色阳极氧化铝（硬质） |
| 线轴 | 硬质阳极氧化铝 PTFE 浸渍 |
| 玻璃填充乙缩醛 | |
| 密封件 | 丁腈橡胶 |
| 弹簧 | 音乐线 |
| 安装螺丝 | 不锈钢 |
| 更换盖板 | 尼龙 66 30% 玻璃填充 |
| 垫片 | 丁腈橡胶 |
阀门规格
| 标准 | |
| 端口连接尺寸 | ¼” BSP |
| 先导口连接尺寸 | 1/8” BSP |
| 工作压力 | 3 至 10 bar |
| 先导信号压力 | 3 至 10 bar |
| Cv 系数 | 0.7< /td> |
| 流量（6 巴、1 巴压降时） | 675 升/分钟 |
| 最高环境温度 | +80°C |
| 最低工作温度 | -20°C |
+
J15 型 P 系列先导阀
